Procesamiento 4K nativo
Admite entrada y salida 4K a 60p, muestreo 4:4:4 y procesamiento interno de 12 bits por color.
Controladores audiovisuales
Barco Event Master E2 – Procesador de vídeo 4K
El Barco Event Master E2 es un procesador de vídeo modular para pantallas LED, proyección combinada y realizaciones con numerosas fuentes. Admite señales 4K a 60p, composición por capas y varios destinos, pero su capacidad efectiva depende de las tarjetas, resoluciones y recursos asignados al proyecto.
La disponibilidad y la configuración final se confirman al preparar el presupuesto.
Características principales
Lo esencial de este equipo
Consulta las funciones y los criterios de elección. La referencia, la configuración y los accesorios se confirman en la propuesta.
Hasta 32 entradas físicas
Ocho ranuras de entrada pueden reunir hasta 32 señales; el reparto entre SDI, HDMI, DisplayPort y 4K depende de las tarjetas.
Salidas y destinos configurables
La configuración de referencia ofrece 14 conexiones de salida. Barco documenta hasta 16 destinos de programa o auxiliares según el reparto de recursos.
Capas y composición
Combina fondos, PIP, claves, transiciones y mezcla de bordes. La cantidad de capas mezclables cambia con la resolución y el modo.
Sistema ampliable
Puede enlazarse con otros chasis E2 para aumentar entradas, salidas y lienzo; la ficha contempla hasta ocho unidades por sistema.
Chasis modular de 4 RU
Integra tarjetas sustituibles en campo, dos fuentes redundantes y control mediante Event Master, interfaz web o Ethernet.

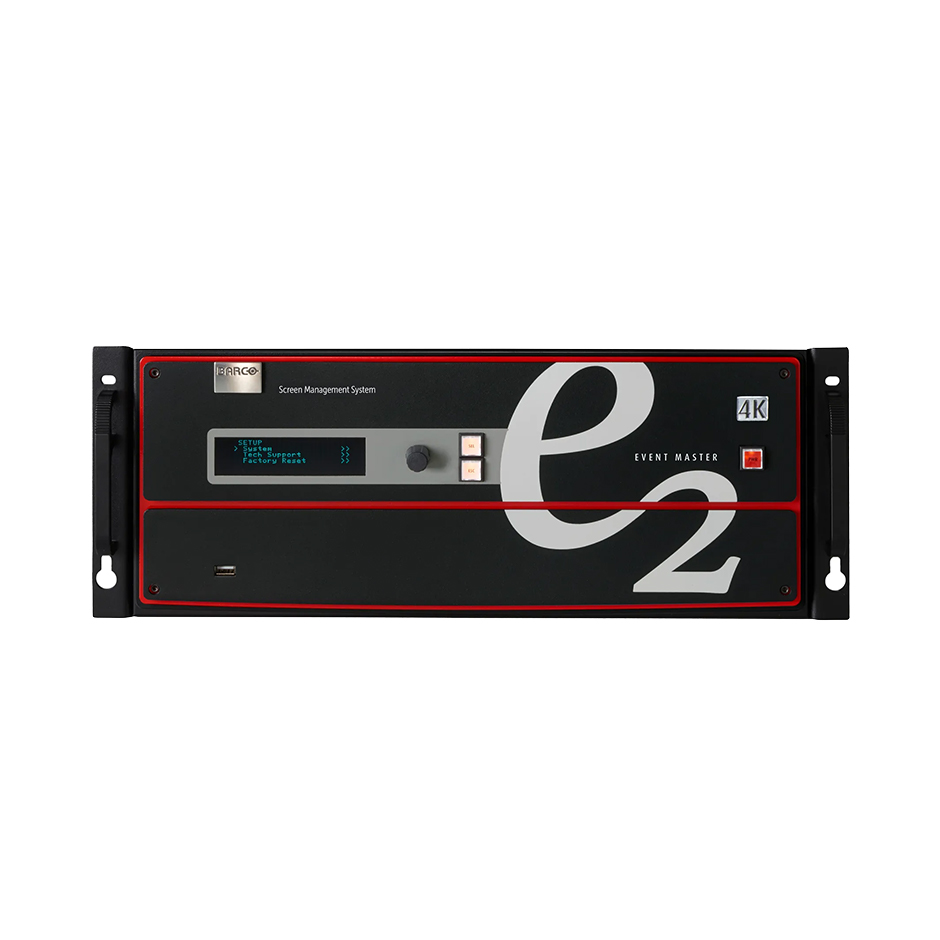

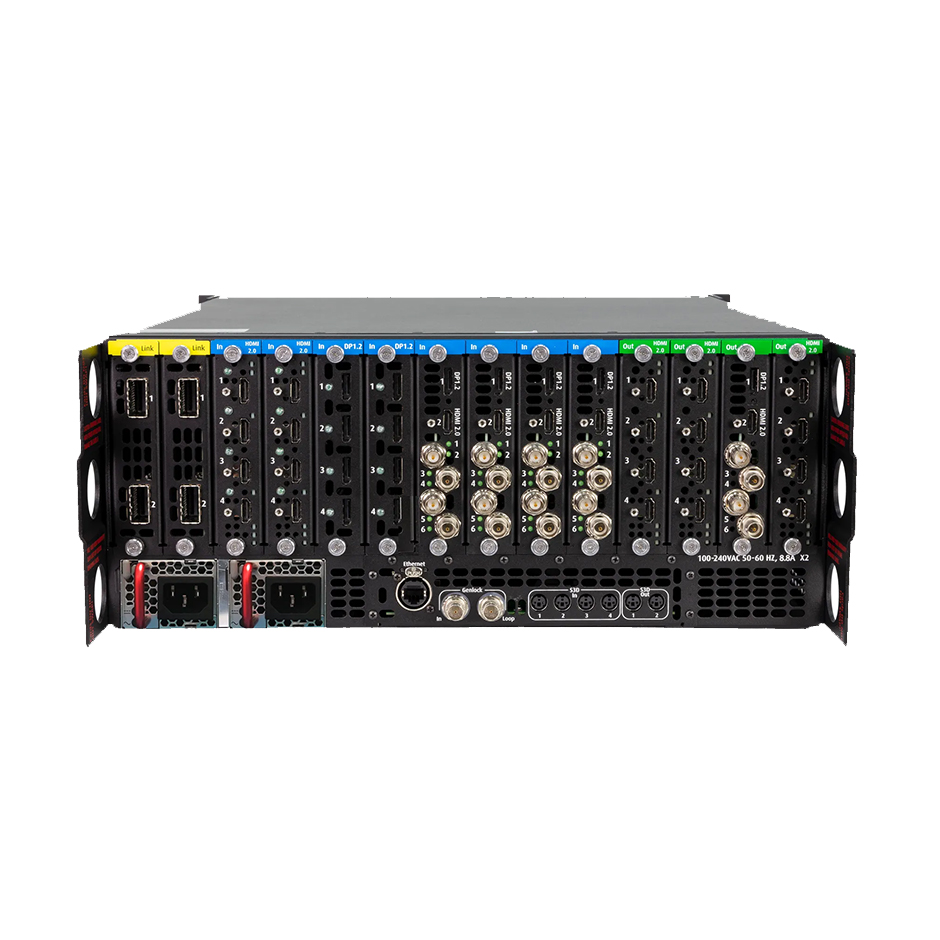

Vistas del equipo
Chasis, frontal y conexiones
Las tres vistas originales ayudan a identificar el formato de rack y la zona de conexiones que debe documentarse antes de diseñar el sistema.
Compatibilidad del sistema
Qué necesitamos para configurar el Event Master E2
Un diagrama de señales y pantallas permite comprobar capacidad, tarjetas y operación antes del montaje.
Enviar los datos del eventoPantallas y lienzos
Indica resolución, formato, procesador LED o proyector, número de destinos y si existen pantallas combinadas o mezcla de bordes.
Fuentes y conectores
Lista cámaras, ordenadores, reproductores y señales remotas con resolución, frecuencia, HDCP y conexión prevista.
Capas y transiciones
Define fondos, ventanas PIP, claves, auxiliares, previsualización y cambios de escaleta para calcular los recursos necesarios.
Control y redundancia
Hay que prever operador, control Event Master, red, genlock, multivisor, alimentación, rack y estrategia ante fallos.
Información del producto
Detalles y especificaciones
El E2 resulta útil cuando una producción necesita distribuir muchas fuentes entre pantallas LED, proyectores, auxiliares y monitores de control. Permite construir lienzos panorámicos, combinar salidas, escalar señales y preparar composiciones con PIP o claves sin reducir el planteamiento a un simple conmutador.
La configuración debe diseñarse a partir de un esquema real de entradas y destinos. Conectores, tarjetas, resoluciones, HDCP, sincronización, capas, multivisor y redundancia consumen recursos distintos; por eso el presupuesto no debe basarse únicamente en los máximos del catálogo.
Especificaciones técnicas
- Modelo de chasis: NGS-4U. Procesamiento: 12 bits por color, 36 bits por píxel.
- Entradas de referencia: hasta 32 mediante ocho tarjetas; hasta ocho entradas 4K, según las tarjetas instaladas.
- Conectividad de entrada documentada: 12 SD/HD/3G-SDI, 10 HDMI 1.4a y 10 DisplayPort 1.1 en la configuración de referencia.
- Salidas físicas de referencia: 14 mediante cuatro tarjetas, incluidas cuatro SDI, ocho HDMI y dos HDMI para multivisor.
- Destinos configurables: hasta 16 de 2048 × 1200 a 60p o hasta cuatro de 4096 × 2400 a 60p; algunas configuraciones limitan previsualización y multivisor.
- Capas: la descripción general indica hasta 32 PIP HD u ocho 4K; la tabla detallada especifica 16 PIP mezclables en 2K o cuatro en 4K por chasis.
- Almacenamiento de imágenes fijas: hasta 100 HD o 25 UHD, según el tamaño del archivo.
- Control: Event Master para PC o Mac, interfaz web y Ethernet RJ-45. Temperatura operativa: 0–40 °C.
- Alimentación: 100–240 V CA, 50/60 Hz, potencia de entrada indicada de 826 W y dos fuentes redundantes.
Medidas
- Altura: 17,8 cm (4 RU)
- Anchura: 43,2 cm sin asas; 48,3 cm con asas
- Profundidad: 56,9 cm entre paneles; 62,2 cm total
Peso
- Chasis: 31 kg
Vídeo de referencia
Configuración de tarjetas en el simulador Event Master Toolset
Vídeo externo conservado de la página original. Muestra cambios de configuración de tarjetas en el simulador Event Master Toolset; sirve como referencia operativa y no como confirmación del inventario disponible.
