Altura nominal de 5,22 m
La altura necesaria se estudia con la carga, el recinto y las instrucciones del fabricante.
Accesorios Rigging para eventos

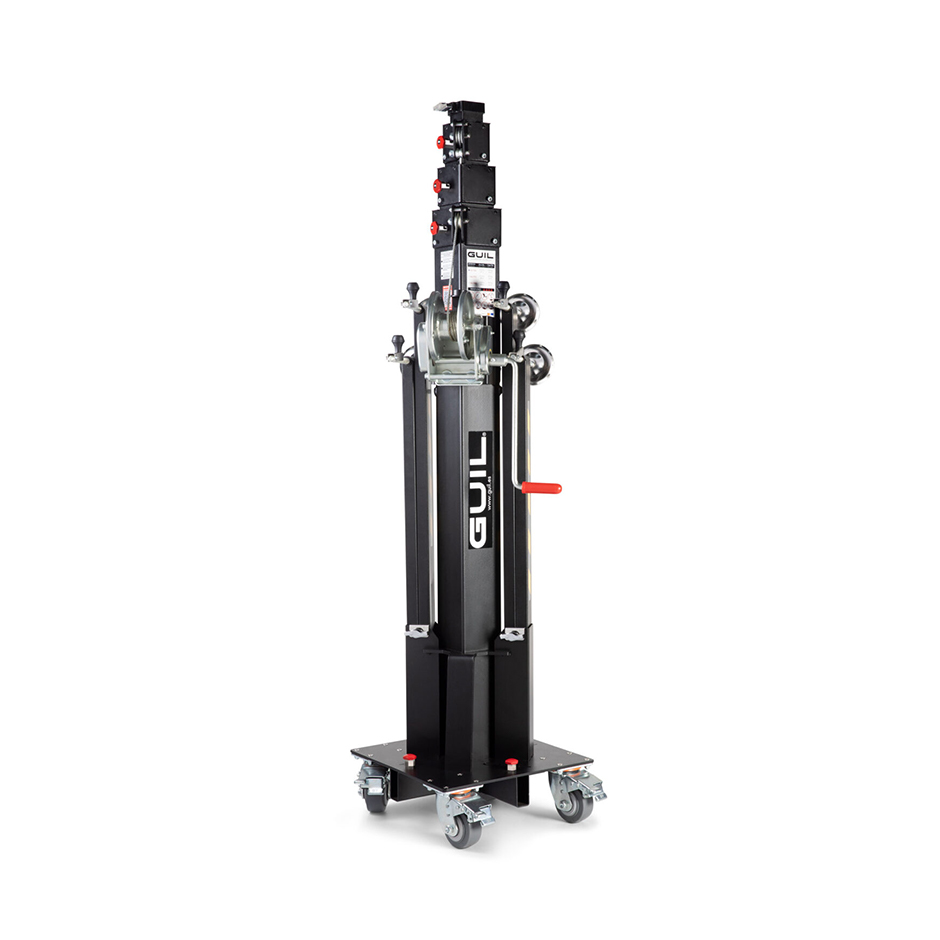

GUIL ELC-765 – Torre de Elevación Telescópica de Alta Carga
Elevador telescópico de carga superior con altura máxima nominal de 5,22 m y carga máxima nominal de 230 kg. Su selección requiere revisar carga, adaptador, superficie de trabajo y condiciones de uso con personal competente.
La disponibilidad y la configuración final se confirman al preparar el presupuesto.
Características principales
Lo esencial de este equipo
Consulta las funciones y los criterios de elección. La referencia, la configuración y los accesorios se confirman en la propuesta.
Carga nominal máxima de 230 kg
No equivale a una capacidad universal para cualquier configuración o aplicación escénica.
Bloqueo ASB
Forma parte de los dispositivos del elevador; no sustituye la revisión, el montaje correcto ni el manual.
Cabrestante autofrenable
Elevación manual mediante cabrestante, con operación conforme al procedimiento del fabricante.

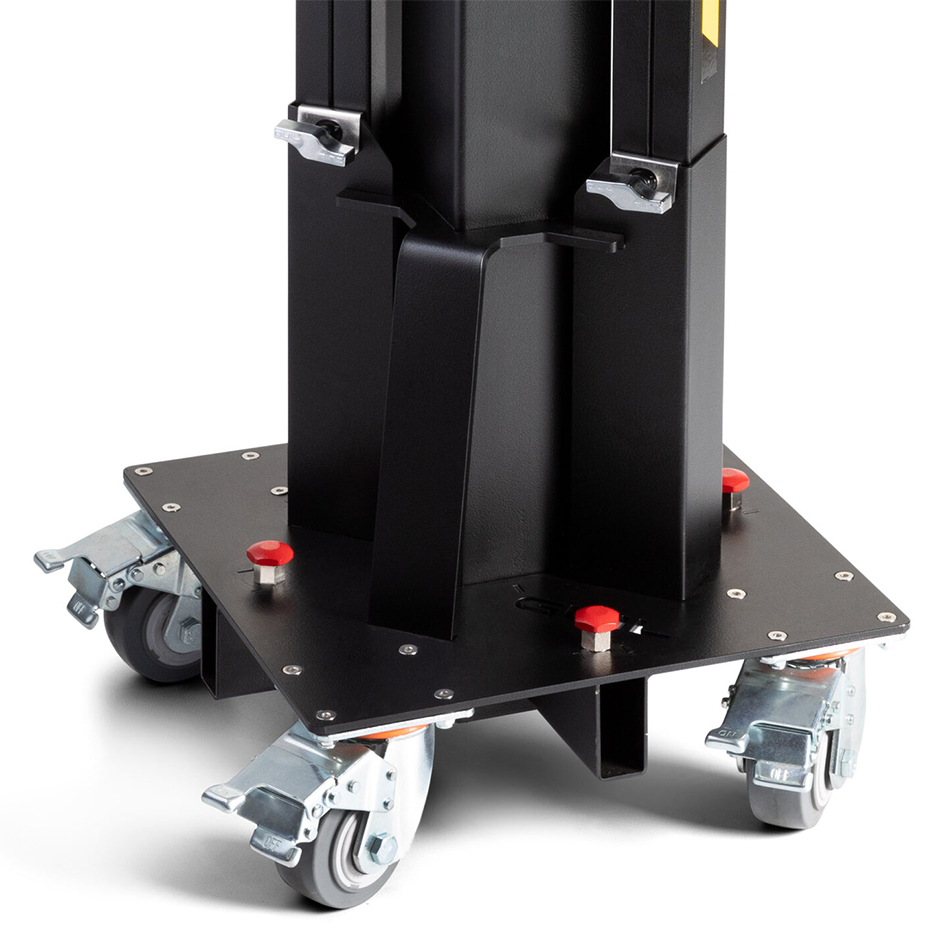

Base y estabilizadores
La huella de trabajo es mayor que la base plegada y debe quedar libre y autorizada.
Adaptador de 55 mm
La compatibilidad del accesorio y de la carga se confirma antes de presupuestar.
Vistas del equipo
Vistas y detalles del equipo
Imágenes recuperadas de la biblioteca original. Se revisa la referencia concreta y el material incluido al preparar la propuesta.
Compatibilidad del sistema
Prepara GUIL ELC-765 para tu evento
Estos datos permiten concretar una propuesta y comprobar que el equipo encaja con el resto del sistema.
Enviar los datos del eventoDescribir la carga
Facilita peso total, dimensiones y accesorio de unión; no basta con indicar el peso de un solo aparato.
Reservar espacio de trabajo
Comparte plano, superficie y zonas de circulación para valorar la ocupación del elevador.
Coordinar accesos
Confirma transporte, puertas, desniveles y medios de manipulación hasta el punto de uso.
Validar la aplicación
La configuración y la operación deben aprobarse conforme al manual y por el responsable técnico.
Información del producto
Detalles y especificaciones
Es importante distinguir las medidas de transporte de la superficie que ocupa trabajando. La base plegada de 45 × 45 cm no describe el espacio necesario con los estabilizadores desplegados.
La torre no está diseñada para elevar personas. La viabilidad de una carga o instalación debe validarla personal competente con la documentación del fabricante y las condiciones del emplazamiento.
Especificaciones técnicas
- Altura máxima nominal: 5,22 m; altura mínima de carga: 1,77 m.
- Carga máxima nominal: 230 kg; carga mínima indicada: 25 kg.
- Superficie de trabajo indicada por GUIL: diámetro de 223 cm.
- Adaptador macho de 55 mm; cabrestante autofrenable y bloqueo ASB.
Medidas
- Transporte: altura de 1,77 m y base de 45 × 45 cm.
Peso
- Peso neto indicado por el fabricante: 98 kg.
